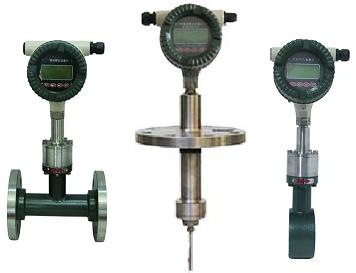

SBBL靶式流量計
一、概述
SBBL靶式流量計是應用單剪切懸臂梁測力工作原理，通過力傳感器測量彈性應力變量，并結合機電一體化測控技術，經高精度的傳感器獲取與流量一致的信號，此信號經高精度A/D轉換器、微處理器CPU、D/A轉換器等處理運算，輸出現場液晶顯示，4～20mA、脈沖、RS232/485，實現工況流量過程計量測控。
測量管內接觸流體無可動部件，測量精度可以與容積、質量流量計相媲美，同時還具備抗震、抗雜質的特性，特別是應用與高粘度、低雷諾數流體測量，效果極佳。被廣泛應用于水資源、石油、化工、冶金、食品、造紙、環保、制藥、紡織、路政建設等領域計量和過程控制。
二、技術指標
1、流量計工作電壓采用內置3.6VDC鋰電池和外供24VDC雙供電源方式，可以滿足用戶不同的需求；
2、適應工作環境溫度-40℃～+80℃；
3、適用工況流體溫度-200℃～+450℃；特殊訂貨高溫可達500℃；
4、測量范圍可在0.05m/s～12m/s（液體）、0.05m/s～70m/s(氣體)；
5、通徑：DN10～DN3000
6、 準確度等級 （見下表）
|
準確度
測量范圍度
流 體
|
0.2（%R）
|
0.2（%FS）
|
0.5（%R）
|
0.5
（%FS）
|
1.0
（%R）
|
1.0（%FS）
|
1.5
（%R）
|
|
液 體
|
1:3
|
1:5
|
1:5
|
1:10
|
1:10
|
1:10
|
1:15
|
|
氣 體
|
—
|
—
|
—
|
1:5
|
1:10
|
1:15
|
1:15
|
|
蒸 汽
|
—
|
—
|
—
|
—
|
1:5
|
1:10
|
1:15
|
|
