一、概述

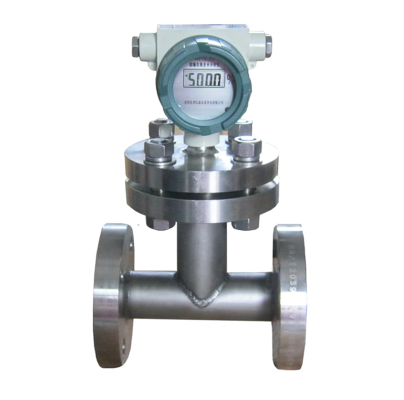

HSYX防爆原油含水分析儀（在線管段式）（以下簡稱儀器）是測量油品含水率的精密儀器。采用短波雙頻，主要用于石化行業在線監測原油含水率,同時也可測量原油界面。該儀器采用上位機調試，現場顯示，測量范圍寬（全量程）、精度高，能適合不同的現場狀況；環保、節能、安全，性能穩定，跟蹤良好。儀器性能及設計處于同類產品領先水平，是原油含水分析儀器的首選。
二、技術特點
1、新型傳感器：采用數字化傳感器，穩定性更好。
2、環保無輻射。
3、結構簡單：既可就地顯示，又可數據遠傳。遠傳方式：4?20mA 、RS485;
4、操作方便：儀器的現場調校和定期調校均采用桌面“含水儀遠程調試助手”實現。
5、耐溫能力強：所有元器件、集成電路及功能模塊均采用寬溫或超寬溫等級，極大地提高了環境溫度的適應能力。
6、油水混合狀態自動檢測LED指示：“油包水”和“水包油”兩種不同的油水混合狀態自動檢測，對測量精度具有重大意義。
7、防腐性好，性能穩定可靠：所采用的材料均為耐腐蝕性能好的不銹鋼；采用性能優質的元器件；傳感器所有器件均膠封固化；長時間的溫度循環試驗，保證了儀器可以長期穩定的工作。
8、跟蹤良好：采樣速度快，能真實正確反映被測介質含水率變化情況。
9、外型美觀：傳感部分與顯示部分緊密結合，使得整機結構渾然一體。
三、主要功能
儀器上電自動進入含水率指示狀態。指示參數為實時值，所有參數的輸入及各功能的實現通過上位機含水儀遠程調試助手操作進行。
3.1實時顯示含水值。
3.2油包水/水包油狀態指示。
3.3含水值轉換為4?20mA或RS485信號輸出。
3.4油包水/水包油分別標定。
四、技術指標
|
量 程
|
0～5%
|
0～10%
|
0～20%
|
0～60%
（油包水）
|
60～100%
（水包油）
|
0～100%
（全量程）
|
|
精 度
|
±0.1%
|
±0.1%
|
±0.2%
|
±0.5%
|
±1%
|
油包水±0.5%
水包油±1%
|
|
分 辨 率
|
0.01%
|
0.01%
|
0.01%
|
0.01%
|
0.01%
|
0.01%
|
|
壓力等級
|
1.6MPa、2.5MPa、4.0MPa、6.4MPa（大于6.4MPa可另行生產）
|
|
管 徑
|
DN50～DN2200
|
|
流體溫度
|
15℃～85℃ （85℃以上訂做）
|
|
輸出信號
|
4～20mA、RS485
|
|
防爆等級
|
Ex db IIC T6 Gb
|
|
功 率
|
≤1W
|
|
環境溫度
|
-40～85℃
|
|
環境濕度
|
≤95%
|
|
供 電
|
220V AC/24VDC
|
